Die Hauptparameter:
-
8-Kanal-Eingang, das Box-Label hat auf einen Blick eine Kanal-ID, die der Ausrede entspricht. Welche Leitung bei der Verwendung verwendet wird, wird mit dem Aufkleber auf der Verpackung verglichen, um anzuzeigen, welche Leitung angeschlossen ist, und es kann die Verwendung nicht professioneller Verbindungsleitungen wirksam verhindert werden.
-
Bis zur Anzeige des Logikstifts: Verwenden Sie ein kleines Licht, um den Pegel von CH1 intuitiv anzuzeigen.
-
Eingangseigenschaften: Die kapazitive Reaktanz beträgt 5PF, die Impedanz 100K Ohm. Dies ist die angemessene Impedanz, die wir nach dem Wiegen verwenden, und nur die Hauptparameter.
-
VIH (Eingang identifizierbar hoch): Hoch über 1,6 V Kann verwendet werden, um Signale mit 5 V, 3,3 V, 2,5 V, 2,0 V stabil zu erfassen. Es funktioniert in einem 1,8 V-System, wird jedoch nicht sehr empfohlen.
-
Die Daten werden in Echtzeit hochgeladen, und der obere Computer verwendet komprimierten Speicher.
-
Die Sammeltiefe beträgt bis zu 10T und liegt damit weit über dem tatsächlichen Bedarf!
-
Perfekte Unterstützung für verschiedene Trigger-Modi, steigende Flanke, fallende Flanke, Trigger mit hohem Pegel, Trigger mit niedrigem Pegel und die Kombination der oben genannten vier grundlegenden Möglichkeiten zur Bildung eines komplexen Triggers!
-
Die Abtastgeschwindigkeit kann eingestellt werden auf: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 200 kHz, 100 kHz, 50 kHz, 25 kHz.
Eigenschaften:
-
24MHz Abtastrate.
-
8 simultane Logikeingänge zur Analyse komplexer Datenbusse.
-
Das Gerät kann bis zu 1 Milliarde Proben pro Erfassung entnehmen, sodass selbst das schwer fassbare Ereignis erfasst werden kann.
-
Eingangsschutz für alle Eingänge
Lieferinhalt:
-

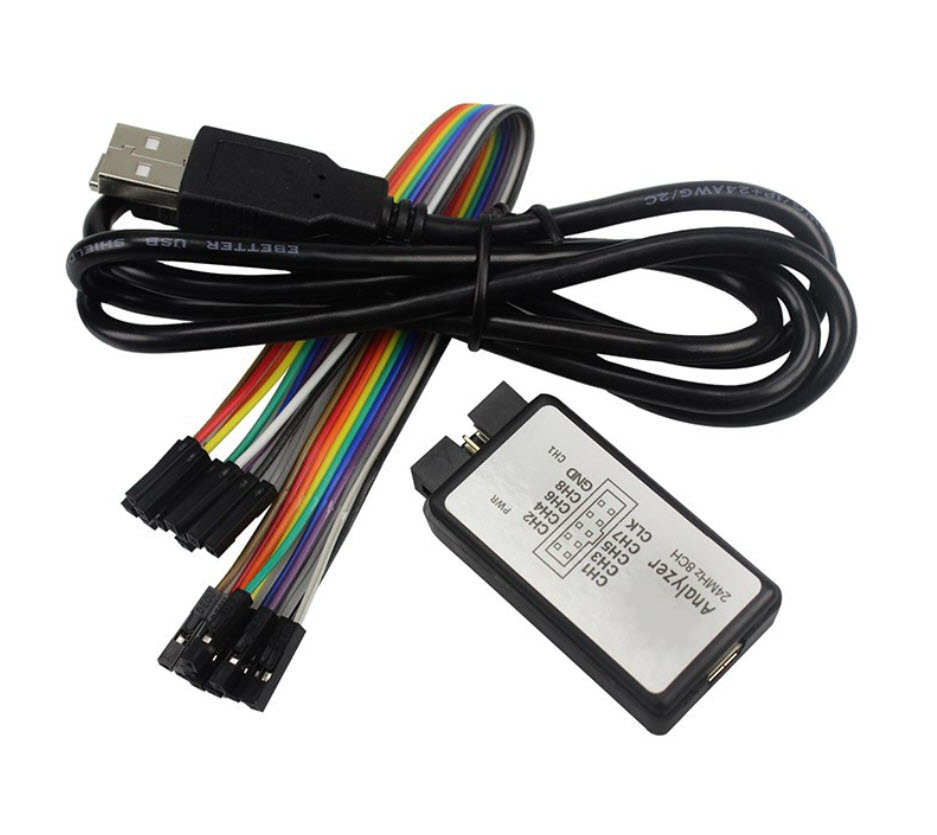

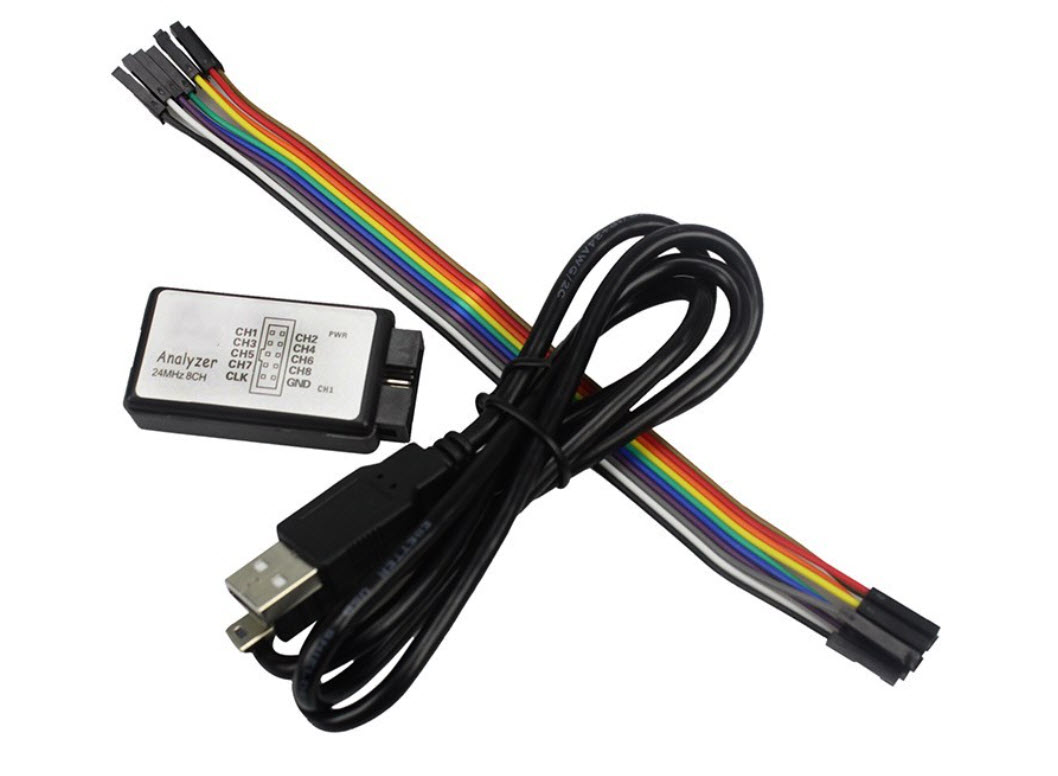

1x Logic Logic Analyzer 24 m 8CH Host
-
1x USB-Kabel (verschiedene Farben)
-
1x DuPont-Kabel
*Spezifikationen:
Software-Download-Adresse: http://www.saleae.com/downloads/
